Toàn Cảnh Cấu Tạo Nồi Hơi: Từng Bộ Phận Và Chức Năng Cụ Thể

Nồi hơi là thiết bị không thể thiếu trong nhiều ngành sản xuất, giúp sinh ra hơi nước với áp suất cao phục vụ cho quá trình vận hành. Hiểu rõ cấu tạo và chức năng từng bộ phận của nồi hơi sẽ giúp bạn vận hành hiệu quả, an toàn và kéo dài tuổi thọ thiết bị.

Tại sao bạn phải hiểu rõ cấu tạo nồi hơi?

Hãy thử tưởng tượng bạn đang vận hành một hệ thống nồi hơi công suất lớn trong nhà máy. Một ngày, áp suất hơi bỗng tăng bất thường, tiếng kêu lạ phát ra từ buồng đốt, và hiệu suất nhiệt giảm hẳn. Lúc này, nếu bạn không hiểu rõ cấu tạo nồi hơi, thì việc phán đoán và xử lý tình huống gần như là bất khả thi.
Hiểu cấu tạo không chỉ giúp bạn vận hành an toàn, tiết kiệm nhiên liệu mà còn phòng tránh sự cố nghiêm trọng, từ nổ nồi hơi đến hỏng hóc hệ thống.

Cấu tạo nồi hơi chính là nền tảng cho vận hành, bảo trì và cải tiến.
Đừng để kiến thức kỹ thuật trở thành rào cản – hãy để nó trở thành sức mạnh!

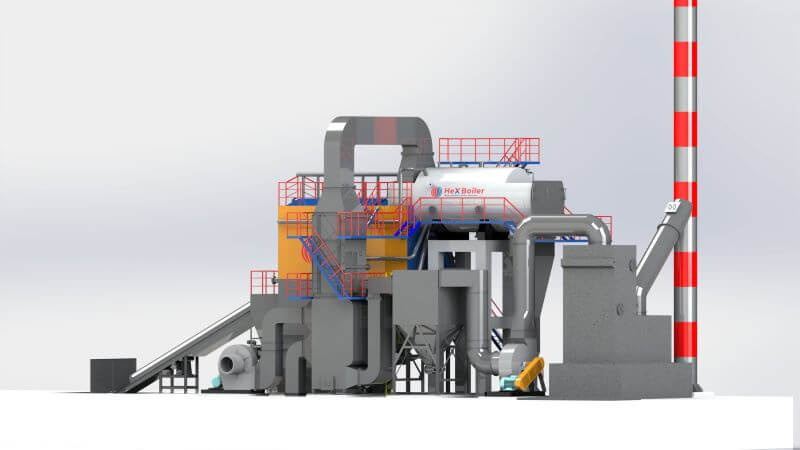

Nồi hơi được cấu tạo như thế nào? Từng bộ phận có vai trò gì?

1. Vỏ nồi (Vỏ áp lực)

• Vị trí: Bao quanh toàn bộ buồng đốt và ống sinh hơi.
• Chức năng: Là nơi chứa nước và hơi áp suất cao. Vỏ nồi thường được chế tạo từ thép chịu nhiệt, có khả năng chống ăn mòn và chịu áp lực lớn.
• Lưu ý: Đây là bộ phận quan trọng nhất về mặt an toàn – mọi sự cố áp suất đều liên quan trực tiếp tới vỏ nồi.

2. Buồng đốt (Buồng cháy)

• Chức năng: Là nơi diễn ra quá trình đốt cháy nhiên liệu (than, biomass, dầu DO, khí gas, v.v.).
• Đặc điểm kỹ thuật: Được thiết kế để tối ưu luồng khí, đảm bảo cháy hoàn toàn và giảm thiểu thất thoát nhiệt.
• Vật liệu: Thường lót bằng gạch chịu lửa hoặc vật liệu cách nhiệt công nghiệp.

3. Hệ thống cấp nước

• Bao gồm: Bơm cấp nước, van một chiều, van an toàn, đồng hồ đo áp suất.
• Vai trò: Đưa nước đã xử lý vào nồi hơi theo mức kiểm soát chính xác.
• Lưu ý: Nếu hệ thống cấp nước bị hỏng, nồi sẽ thiếu nước, gây nguy cơ cháy nổ do quá nhiệt.

4. Ống lửa (Fire Tube) và ống nước (Water Tube)

• Ống lửa: Khí nóng đi qua bên trong ống, nước bao quanh bên ngoài (thường thấy ở nồi hơi ống lửa).
• Ống nước: Nước đi bên trong ống, khí nóng đi bên ngoài (thường thấy ở nồi hơi ống nước, lò tầng sôi, lò ghi tĩnh).
• Chức năng: Tăng diện tích trao đổi nhiệt, tối đa hóa hiệu suất sinh hơi.

5. Bộ quá nhiệt (Superheater)

• Vị trí: Sau ống sinh hơi.
• Chức năng: Làm nóng hơi nước lên mức siêu nhiệt để dùng cho tua-bin hoặc thiết bị yêu cầu hơi khô.
• Ý nghĩa: Giúp tăng hiệu quả truyền động, giảm tổn hao năng lượng.

6. Bộ hâm nước (Economizer)

• Nhiệm vụ: Tận dụng nhiệt thải từ khí khói để làm nóng nước cấp, giúp tiết kiệm nhiên liệu.
• Lợi ích: Giảm tiêu hao nhiên liệu từ 5–15%, kéo dài tuổi thọ nồi hơi.

7. Bộ sấy không khí (Air Preheater)

• Vai trò: Làm nóng không khí trước khi vào buồng đốt, giúp đốt cháy nhiên liệu hiệu quả hơn.
• Kết quả: Giảm khí thải CO, NOx, tăng hiệu suất nhiệt tổng thể.

8. Quạt gió và quạt hút

• Chức năng:
  • Quạt gió (FD fan): Cung cấp không khí sạch cho buồng đốt.
  • Quạt hút (ID fan): Hút khí thải ra khỏi nồi hơi và đưa vào hệ thống xử lý.
• Tối ưu: Hệ thống quạt cần được điều chỉnh chính xác để tránh áp suất âm hoặc dương vượt giới hạn.

9. Hệ thống điều khiển và cảm biến

• Gồm có: Cảm biến áp suất, nhiệt độ, mực nước, PLC/SCADA.
• Chức năng: Tự động hóa quá trình vận hành, bảo vệ nồi hơi khi vượt ngưỡng nguy hiểm.
• Kết nối: Hệ thống này giúp giám sát toàn bộ hoạt động của nồi hơi từ trung tâm điều khiển.

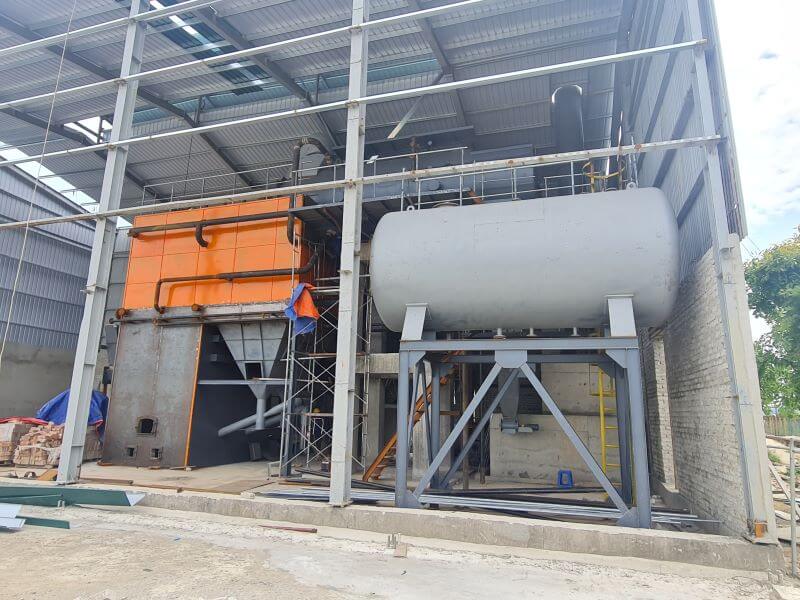

 Hiểu cấu tạo để làm gì? Giá trị thực tiễn là gì?

Hiểu rõ từng bộ phận và chức năng nồi hơi sẽ giúp bạn:

 Vận hành tối ưu: Nắm được nguyên lý, bạn dễ dàng điều chỉnh lượng gió, nhiên liệu, nước cấp – từ đó đạt hiệu suất cao nhất.
 Tiết kiệm chi phí: Giảm lượng nhiên liệu đốt, tăng vòng đời thiết bị.
 Giảm thiểu sự cố: Nhận biết sớm hỏng hóc nhờ kiến thức cấu tạo – phòng ngừa thay vì chữa cháy.
 Nâng cao an toàn lao động: Một nồi hơi an toàn là nồi hơi được kiểm soát đúng từ kết cấu đến vận hành.
 Tăng giá trị công việc: Dù bạn là kỹ thuật viên, quản lý hay chủ doanh nghiệp, hiểu cấu tạo nồi hơi là một lợi thế lớn trong vận hành công nghiệp.

Làm gì tiếp theo?

 Nếu bạn đang:

• Chuẩn bị lắp đặt nồi hơi mới.
• Muốn đào tạo nhân viên vận hành.
• Cần cải tiến hệ thống nồi hơi cũ để tiết kiệm nhiên liệu hơn.
• Đối mặt với các sự cố nhưng chưa rõ nguyên nhân kỹ thuật...

 Hãy xem xét kiểm tra lại toàn bộ cấu tạo nồi hơi bạn đang sử dụng.

Bạn có thể:

1. Tải về sơ đồ cấu tạo nồi hơi chuẩn hóa (hãy bình luận hoặc liên hệ, LÒ HƠI BÁCH KHOA sẽ gửi tặng bạn miễn phí).
2. Đăng ký nhận video kỹ thuật định kỳ: Mỗi tuần 1 chủ đề – đơn giản, dễ hiểu, đi thẳng vào ứng dụng.
3. Gửi hình ảnh hoặc sơ đồ nồi hơi bạn đang dùng, để mình hỗ trợ đánh giá và gợi ý cải tiến.

 Tổng kết:

Cấu tạo nồi hơi không chỉ là kiến thức – mà là chiếc chìa khóa để tối ưu vận hành, tiết kiệm chi phí và bảo vệ an toàn cho cả hệ thống sản xuất.

Hy vọng bài viết hôm nay đã giúp quý vị có cái nhìn đầy đủ và chính xác về từng bộ phận của nồi hơi công nghiệp.
