Ứng dụng công thức tính chỏm cầu trong gia công bồn bể công nghiệp

Chỏm cầu – chi tiết nhỏ quyết định độ an toàn của thiết bị áp lực

Trong ngành cơ khí chế tạo công nghiệp, đặc biệt là lĩnh vực bồn bể, lò hơi và thiết bị áp lực, hình dáng kết cấu không chỉ mang ý nghĩa hình học mà còn ảnh hưởng trực tiếp đến độ bền, tuổi thọ và mức độ an toàn của thiết bị. Trong số các dạng kết cấu được sử dụng, chỏm cầu luôn được xem là một giải pháp tối ưu cho các bộ phận chịu áp suất cao.

Tuy nhiên, để một chỏm cầu đạt đúng khả năng chịu lực theo thiết kế, quá trình từ tính toán – thiết kế – gia công – kiểm tra đều phải dựa trên cơ sở hình học chính xác. Lúc này, công thức chỏm cầu không còn là kiến thức lý thuyết, mà trở thành công cụ kỹ thuật cốt lõi trong toàn bộ vòng đời của thiết bị.

Để hiểu rõ vì sao công thức chỏm cầu lại quan trọng đến vậy, trước hết cần nhìn chỏm cầu dưới góc độ ứng dụng kỹ thuật chứ không chỉ là một hình khối toán học.

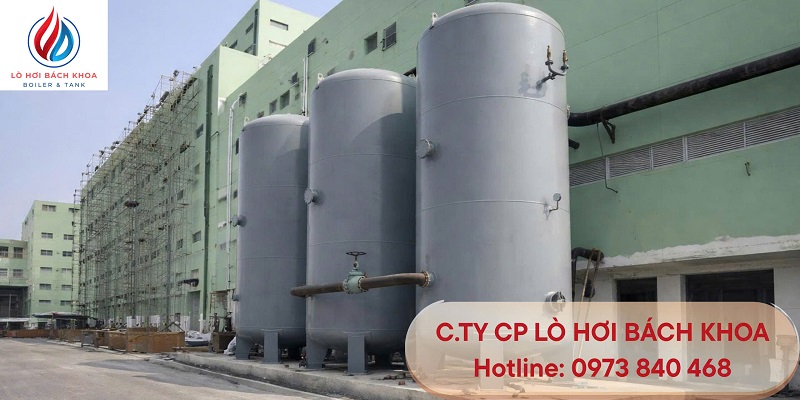

Chỏm cầu trong bồn bể

Chỏm cầu là gì?

Khi bước vào môi trường sản xuất công nghiệp, mọi yếu tố hình học đều gắn liền với vật liệu, công nghệ chế tạo và điều kiện làm việc thực tế.

Trong thực tế sản xuất, chỏm cầu thường được sử dụng làm:

• Nắp trên bồn chứa
• Đáy bồn áp lực
• Đầu bịt thiết bị trao đổi nhiệt
• Nắp lò hơi và bình chịu áp

Chỏm cầu là phần của một hình cầu bị cắt bởi mặt phẳng, trong đó phần cong hướng ra ngoài hoặc vào trong để phân bố đều ứng suất do áp suất gây ra.

So với đáy phẳng hoặc đáy côn, chỏm cầu có khả năng chịu áp suất tốt hơn do:

• Ứng suất phân bố đều theo phương tiếp tuyến
• Ít xuất hiện điểm tập trung ứng suất
• Giảm nguy cơ nứt gãy tại vùng hàn

Các thông số hình học cơ bản của chỏm cầu

Trong bản vẽ kỹ thuật và quá trình gia công, chỏm cầu thường được xác định bởi các thông số:

• Bán kính cầu (R): bán kính hình cầu giả định tạo nên chỏm
• Chiều cao chỏm (h): khoảng cách từ đỉnh chỏm đến mặt phẳng cắt
• Đường kính đáy chỏm
• Chiều dày vật liệu

Trong đó, R và h là hai thông số quyết định hình dáng và đặc tính làm việc của chỏm cầu, đồng thời là cơ sở để áp dụng các công thức tính toán.

Khi đã xác định rõ vai trò và hình học của chỏm cầu trong công nghiệp, bước tiếp theo là đi sâu vào các công thức chỏm cầu và ý nghĩa thực tiễn của chúng trong thiết kế và gia công.

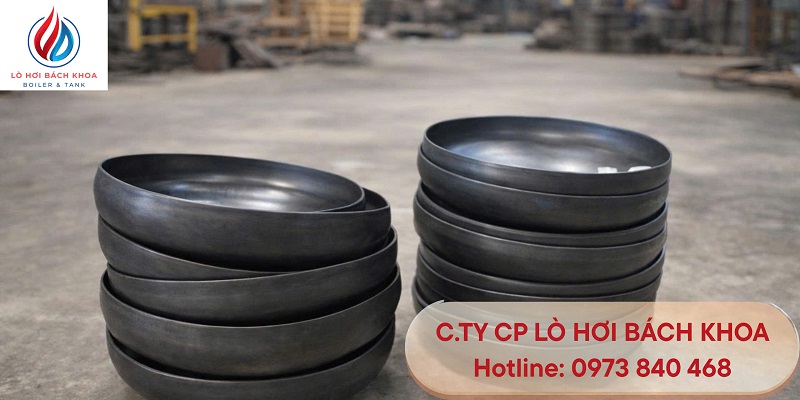

Chỏm cầu

Công thức tính chỏm cầu

Trong lĩnh vực kỹ thuật, mỗi công thức đều phục vụ một mục tiêu cụ thể. Với chỏm cầu, các công thức hình học giúp kỹ sư tính đúng dung tích, kiểm soát vật liệu và đảm bảo an toàn thiết bị.

Công thức thể tích chỏm cầu và bài toán dung tích bồn

Công thức thể tích chỏm cầu: V = πh²(R−h/3​)

Trong thực tế sản xuất, công thức này được dùng để:

• Tính dung tích phần đáy và nắp bồn
• Xác định thể tích chứa thực tế của bồn bể
• Phục vụ thiết kế quy trình công nghệ, lưu trữ và vận hành an toàn

Đối với bồn áp lực hoặc bồn chứa hóa chất, sai số dung tích dù nhỏ cũng có thể ảnh hưởng đến:

• Áp suất làm việc
• Mức chất lỏng tối đa
• Hệ thống an toàn và xả áp

Công thức diện tích mặt cong và tính toán vật liệu

Diện tích mặt cong chỏm cầu được xác định bằng công thức: S = 2πRh

Đây là công thức có vai trò rất lớn trong gia công, dùng để:

• Tính diện tích phôi thép cần tạo hình
• Ước lượng khối lượng vật liệu
• Lập dự toán chi phí chế tạo
• Tính toán lượng sơn phủ, lớp chống ăn mòn, lớp cách nhiệt

Trong sản xuất công nghiệp hàng loạt, chỉ cần sai lệch vài phần trăm diện tích cũng có thể dẫn đến:

• Lãng phí vật tư
• Tăng chi phí
• Khó khăn trong lắp ráp và hàn ghép

Công thức tính chỏm cầu

Vai trò của công thức tính chỏm cầu trong gia công tạo hình

Trong các phương pháp gia công chỏm cầu như dập nóng, dập nguội, quay ép, hàn ghép từ các mảnh cong, công thức tính chỏm cầu giúp người dùng:

• Xác định biên dạng hình học chuẩn
• Kiểm soát độ cong bề mặt
• Đánh giá sai lệch hình dạng sau gia công

Đặc biệt với thiết bị áp lực, mọi sai lệch hình học đều có thể gây:

• Mất cân bằng ứng suất
• Giảm khả năng chịu áp
• Ảnh hưởng đến tuổi thọ thiết bị

Vận dụng công thức tính chỏm cầu hiệu quả trong thực tế như thế nào?

Để công thức tính chỏm cầu không chỉ nằm trên giấy mà thực sự hỗ trợ công việc kỹ thuật, cần áp dụng theo những nguyên tắc sau.

Gắn công thức với bản vẽ kỹ thuật

Khi đọc bản vẽ chỏm cầu, kỹ sư cần:

• Xác định rõ bán kính cầu R
• Kiểm tra chiều cao chỏm h
• Phân biệt chính xác chỏm cầu với chỏm elip hoặc bán cầu

Việc này giúp tránh nhầm lẫn ngay từ khâu thiết kế, hạn chế sửa đổi khi đã đưa vào gia công.

Kết hợp công thức với phần mềm thiết kế

Trong thực tế, các phần mềm CAD/CAE hỗ trợ mạnh mẽ cho thiết kế, tuy nhiên:

• Công thức chỏm cầu vẫn là cơ sở kiểm tra nhanh
• Giúp phát hiện sai số hình học trước khi chế tạo

Việc kiểm tra song song giữa phần mềm và công thức lý thuyết giúp nâng cao độ tin cậy của thiết kế.

Ứng dụng trong kiểm tra và nghiệm thu

Trong quá trình nghiệm thu thiết bị:

• So sánh thể tích thiết kế và thực tế
• Kiểm tra diện tích bề mặt chỏm cầu
• Đánh giá độ chính xác gia công

Công thức chỏm cầu giúp kỹ sư có cơ sở tính toán rõ ràng, tránh đánh giá cảm tính hoặc phụ thuộc hoàn toàn vào kinh nghiệm.

Ứng dụng chỏm cầu trong bồn bể công nghiệp

Chuẩn hóa đào tạo và quy trình sản xuất

Đối với doanh nghiệp cơ khí:

• Việc đào tạo kỹ thuật viên hiểu rõ bản chất chỏm cầu
• Giúp giảm sai hỏng trong gia công
• Nâng cao chất lượng sản phẩm
• Đảm bảo an toàn cho thiết bị áp lực khi đưa vào vận hành

Qua bài biết chúng ta có thể thấy, trong lĩnh vực gia công bồn bể công nghiệp, lò hơi và thiết bị áp lực, công thức tính chỏm cầu không chỉ là kiến thức hình học mà là nền tảng kỹ thuật xuyên suốt từ thiết kế đến vận hành.

Việc hiểu và vận dụng đúng công thức chỏm cầu giúp thiết kế tối ưu, gia công chính xác, tiết kiệm vật liệu và đảm bảo được độ bền cũng như độ an toàn của thiết bị.
