Tìm hiểu cấu tạo chuẩn của lò hơi đốt than trong các nhà máy lớn

Lò hơi đốt than vẫn giữ vị trí quan trọng trong các nhà máy lớn nhờ khả năng cung cấp hơi nước ổn định và chi phí vận hành hợp lý. Hiểu rõ cấu tạo chuẩn của lò hơi sẽ giúp bạn vận hành hiệu quả, tiết kiệm nhiên liệu và đảm bảo an toàn tuyệt đối trong sản xuất.

Bạn có biết: Trong các nhà máy công nghiệp lớn, lò hơi đốt than vẫn là một trong những thiết bị quan trọng nhất để tạo ra hơi nước, phục vụ cho việc vận hành máy móc, sản xuất điện hoặc sấy khô sản phẩm. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo chuẩn của một hệ thống phức tạp như vậy.

Thực tế cho thấy, nhiều sự cố lớn trong quá trình sản xuất có thể bắt nguồn từ việc không nắm rõ cấu trúc hoặc nguyên lý hoạt động của lò hơi. Vì thế, bài viết hôm nay sẽ mổ xẻ chi tiết từng bộ phận trong lò hơi đốt than – đặc biệt là các loại dùng trong các nhà máy lớn như dệt may, chế biến thực phẩm, hóa chất hoặc sản xuất vật liệu xây dựng.

Lò hơi đốt than là gì?

Lò hơi đốt than là thiết bị sử dụng nhiệt lượng sinh ra từ quá trình đốt cháy than (thường là than cám hoặc than cục) để tạo ra hơi nước bão hòa hoặc hơi nước quá nhiệt. Lượng hơi này sẽ được đưa đến các hệ thống truyền động, sấy khô hoặc sinh nhiệt trong nhà máy.

Lò hơi đốt than phổ biến với hai loại chính:

• Lò hơi ghi tĩnh (ghi xích, ghi lưới): thích hợp cho than có kích thước lớn, dễ bảo trì.
• Lò hơi tầng sôi: đốt được nhiều loại nhiên liệu, cháy triệt để hơn, hiệu suất cao, ít gây ô nhiễm.

Tại sao cần hiểu rõ cấu tạo của lò hơi đốt than?

Hiểu được cấu tạo chuẩn của lò hơi giúp:

• Vận hành đúng cách, tránh hỏng hóc, cháy nổ.
• Bảo trì bảo dưỡng dễ dàng, phát hiện sớm lỗi kỹ thuật.
• Tiết kiệm nhiên liệu, nâng cao hiệu suất năng lượng.
• Tuân thủ quy định an toàn và bảo vệ môi trường.

Cấu tạo chuẩn của lò hơi đốt than trong nhà máy lớn

Một lò hơi đốt than công nghiệp hiện đại thường bao gồm các bộ phận chính sau:

 a) Buồng đốt (Buồng cháy)

Đây là khu vực trái tim của lò hơi, nơi than được đưa vào và đốt cháy. Buồng đốt được chế tạo bằng thép chịu nhiệt, lót vật liệu cách nhiệt cao nhằm chịu được nhiệt độ lên đến 900 – 1200°C. Trong buồng đốt có thể có ghi tĩnh hoặc ghi chuyển động để hỗ trợ quá trình cháy.

Tác dụng:

• Đốt cháy hoàn toàn nhiên liệu.
• Sinh nhiệt làm bay hơi nước trong ống sinh hơi.

b) Hệ thống ghi lò

Tuỳ vào thiết kế, lò hơi sử dụng các loại ghi như:

• Ghi tĩnh: phù hợp cho vận hành đơn giản, ít điều chỉnh.

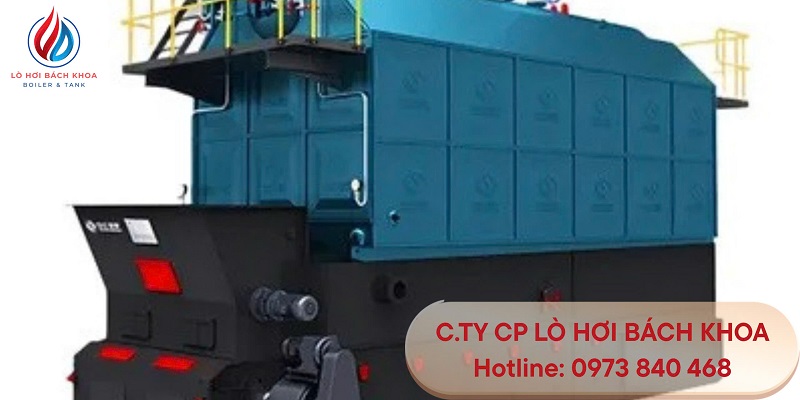

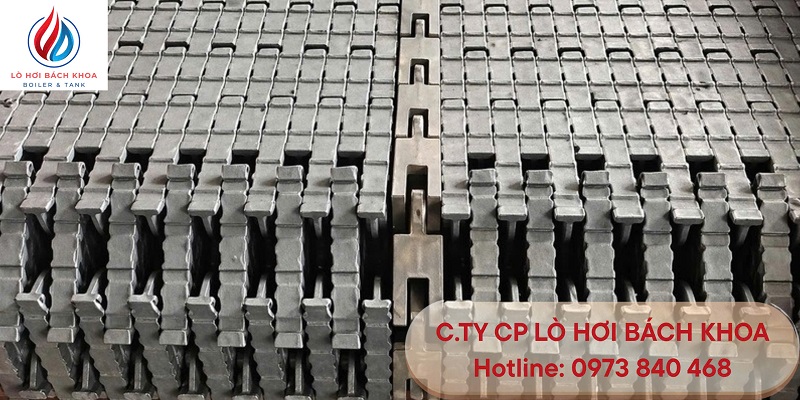

• Ghi xích: tự động cấp than, giúp cháy đều hơn.
• Ghi tầng sôi: nhiên liệu và không khí được trộn đều trong môi trường “tầng sôi”, đốt cháy triệt để hơn.

 c) Dàn ống sinh hơi (water wall tubes)

Đây là hệ thống ống thép chứa nước được bố trí xung quanh buồng đốt. Khi buồng đốt phát nhiệt, nhiệt được truyền vào các ống này làm nước sôi và chuyển hóa thành hơi nước.

Điểm cần lưu ý:

• Dàn ống phải chịu áp lực cao (từ 10 – 40 bar).
• Cần chống cáu cặn và ăn mòn tốt.

 d) Ống góp (Drum – nồi hơi)

Là nơi thu thập hơi từ các ống sinh hơi. Ống góp sẽ tách nước và hơi, cung cấp hơi sạch ra ngoài qua hệ thống đường ống dẫn đến các thiết bị sử dụng.

Tính năng:

• Có hệ thống cấp nước liên tục.
• Có thiết bị đo mực nước, van an toàn, và van xả đáy.

 e) Bộ quá nhiệt (Superheater)

Nếu cần hơi quá nhiệt (dùng cho tuabin phát điện hoặc thiết bị yêu cầu hơi khô), hơi sẽ tiếp tục đi qua bộ quá nhiệt để được gia nhiệt lên đến 350 – 500°C.

 f) Quạt gió và quạt hút khói

• Quạt gió (FD fan): cấp oxy cho quá trình cháy.
• Quạt hút (ID fan): hút khói và dẫn khí thải ra khỏi lò.

Hai hệ thống này giữ vai trò cực kỳ quan trọng giúp điều chỉnh luồng khí, tạo áp suất và tối ưu quá trình cháy.

 g) Bộ hâm nước (Economizer)

Tận dụng nhiệt từ khí thải nóng để làm nóng nước cấp trước khi vào lò, giúp tiết kiệm nhiên liệu và nâng cao hiệu suất.

 h) Bộ xử lý khí thải (Cyclone, túi lọc bụi, scrubber)

Đây là hệ thống bảo vệ môi trường, loại bỏ bụi mịn, SOx, NOx và các khí độc trước khi thải ra môi trường. Hệ thống này bắt buộc phải có trong các nhà máy lớn theo quy định của Luật bảo vệ môi trường.

So sánh lò hơi đốt than với các loại nhiên liệu khác

Kết luận

Việc nắm rõ cấu tạo chuẩn của lò hơi đốt than không chỉ giúp tối ưu vận hành, tiết kiệm chi phí mà còn đảm bảo an toàn và bảo vệ môi trường. Đặc biệt trong các nhà máy lớn, nơi mà năng lượng tiêu thụ mỗi giờ có thể lên tới hàng tấn hơi, việc lựa chọn và hiểu kỹ lò hơi là yếu tố then chốt quyết định hiệu quả toàn hệ thống.

 Bạn nên làm gì tiếp theo?

• Nếu bạn đang là kỹ sư, chủ đầu tư hay quản lý kỹ thuật, hãy kiểm tra lại hệ thống lò hơi tại nhà máy của mình đã đúng chuẩn hay chưa.
• Nếu bạn cần tư vấn, thiết kế hoặc cải tạo hệ thống lò hơi, đừng ngần ngại liên hệ với các đơn vị chuyên nghiệp trong lĩnh vực nhiệt công nghiệp.
