Ống nối hơi là gì? tìm hiểu vai trò quan trọng trong hệ thống lò hơi

Trong hệ thống lò hơi công nghiệp, các thiết bị truyền dẫn hơi nước đóng vai trò vô cùng quan trọng. Một trong những thành phần thiết yếu đó chính là ống nối hơi – bộ phận đảm nhiệm việc liên kết các thiết bị, đảm bảo dòng hơi được lưu thông liên tục và an toàn. Tuy là một chi tiết nhỏ, nhưng nếu ống nối hơi xảy ra sự cố thì toàn bộ hệ thống có thể bị gián đoạn, ảnh hưởng đến năng suất và an toàn sản xuất.

Khái niệm và cấu tạo của ống nối hơi

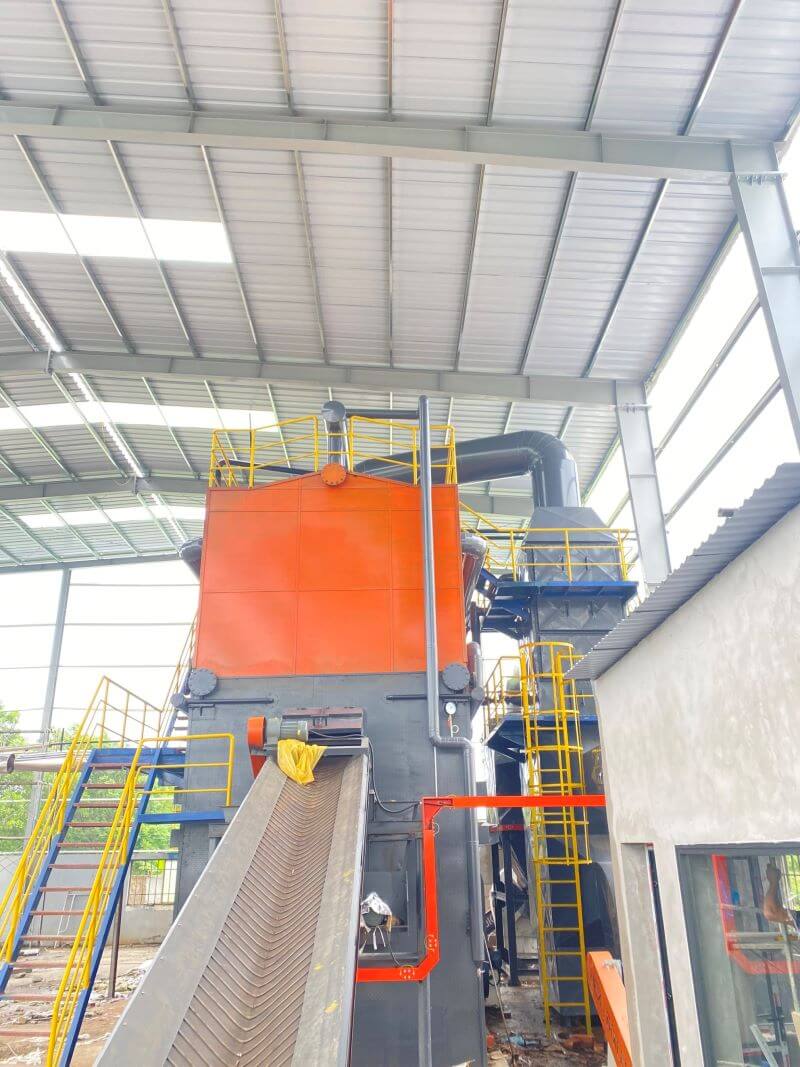

Ống nối hơi là gì?

Ống nối hơi là thiết bị dùng để kết nối các đoạn đường ống hoặc giữa đường ống và các thiết bị sử dụng hơi như bình tách ẩm, bộ gia nhiệt, bơm hồi lưu hoặc các cụm van điều khiển. Nhiệm vụ chính của nó là dẫn truyền hơi nóng từ lò hơi đến các khu vực sử dụng một cách an toàn, hiệu quả và hạn chế tối đa tổn thất năng lượng.

Ống nối hơi thường được làm từ các vật liệu chịu nhiệt và áp suất cao như thép carbon, inox, gang hoặc hợp kim đặc biệt, tuỳ thuộc vào điều kiện vận hành của từng nhà máy. Ngoài ra, ống có thể được lắp đặt cố định hoặc linh hoạt để phù hợp với thiết kế tổng thể của hệ thống.

Cấu tạo và phân loại ống nối hơi

Tùy vào vị trí lắp đặt và mục đích sử dụng, ống nối hơi có thể được phân thành nhiều loại:

• Ống nối cứng: Là loại ống thép hoặc inox được hàn cố định, chịu được áp lực lớn, thích hợp cho hệ thống cố định và ít rung lắc.
• Ống mềm chịu nhiệt (ống nối mềm inox): Dùng để hấp thụ rung động và giãn nở nhiệt, thích hợp cho vị trí kết nối giữa thiết bị rung động hoặc có sai lệch vị trí.
• Ống xoắn, ống lồng: Được thiết kế dạng xoắn hoặc lồng vào nhau để tăng khả năng chịu áp lực và linh hoạt khi vận hành.

Cấu tạo ống gồm có phần thân ống, đầu nối, vòng đệm và các lớp bảo ôn nếu yêu cầu cách nhiệt cao. Ống nối hơi chất lượng cao phải đảm bảo khả năng chịu nhiệt > 200°C và áp lực >10 bar tùy hệ thống.

Vai trò quan trọng của ống nối hơi trong lò hơi công nghiệp

Bảo đảm sự liền mạch và ổn định của dòng hơi

Trong hệ thống hơi, sự lưu thông ổn định của dòng hơi nước quyết định hiệu suất làm việc của toàn bộ dây chuyền sản xuất. Ống nối hơi đảm nhiệm vai trò như một "mạch máu" giúp dẫn truyền hơi nóng đến từng thiết bị, từng điểm tiêu thụ mà không bị rò rỉ, tắc nghẽn hay tụ hơi nước.

Nếu không có hệ thống nối hơi hiệu quả, áp suất hơi có thể bị sụt giảm, gây thất thoát năng lượng, giảm công suất vận hành và ảnh hưởng đến chất lượng sản phẩm đầu ra, đặc biệt trong các ngành như thực phẩm, dệt nhuộm hay sản xuất giấy.

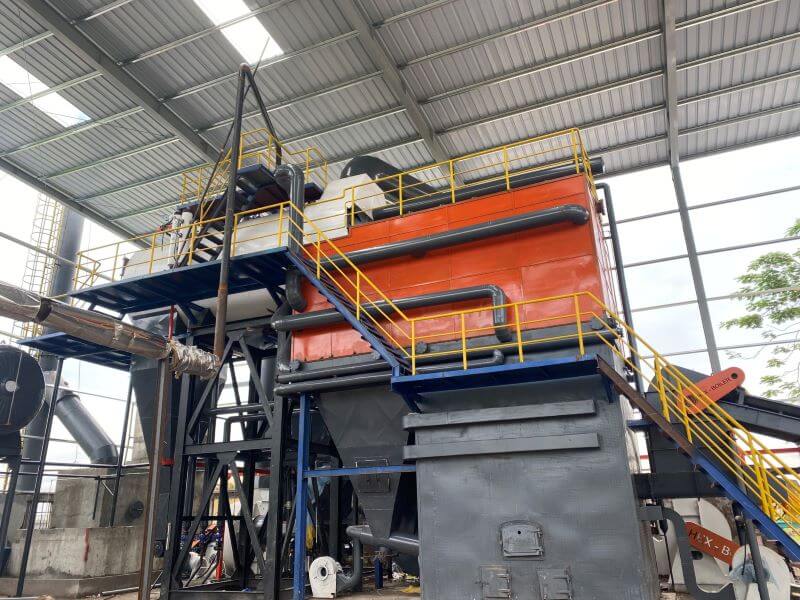

Đảm bảo an toàn và giảm rủi ro sự cố

Ống nối hơi đạt chuẩn kỹ thuật có khả năng chịu áp lực cao và nhiệt độ lớn, giúp tránh các hiện tượng như vỡ ống, rò rỉ khí nóng gây nguy hiểm cho người vận hành. Đồng thời, nếu ống được thiết kế đúng kỹ thuật, nó còn giúp hệ thống hấp thụ dao động nhiệt và cơ học, hạn chế hiện tượng sốc nhiệt hoặc rung động làm hư hỏng thiết bị khác.

Hệ thống ống nối kém chất lượng không chỉ ảnh hưởng đến chi phí bảo trì mà còn tiềm ẩn nguy cơ cháy nổ, đặc biệt khi làm việc ở môi trường áp suất cao và nhiệt độ lớn như trong lò hơi tầng sôi hay lò ghi tĩnh.

Tiêu chuẩn lắp đặt và bảo trì ống nối hơi

Tiêu chuẩn kỹ thuật khi lắp đặt

Để đảm bảo hiệu quả vận hành, quá trình lắp đặt ống nối hơi cần tuân thủ các tiêu chuẩn kỹ thuật cụ thể:

• Lựa chọn vật liệu đúng chuẩn: Tùy theo áp suất và nhiệt độ vận hành mà chọn vật liệu có độ dày và độ bền phù hợp.
• Lắp đặt đúng hướng và đúng vị trí: Đường ống phải được đặt theo hướng thoát nước ngưng tự nhiên và tránh uốn gấp đột ngột.
• Cách nhiệt hiệu quả: Sử dụng lớp cách nhiệt bằng bông khoáng hoặc vật liệu chịu nhiệt để hạn chế thất thoát năng lượng.
• Gắn bộ giãn nở và khớp nối mềm: Để chống lại sự giãn nở nhiệt, rung động, giúp đường ống ổn định khi vận hành liên tục.

Bên cạnh đó, vị trí lắp đặt ống cần được kiểm tra cẩn thận nhằm tránh va chạm với các thiết bị khác hoặc khu vực có người qua lại thường xuyên.

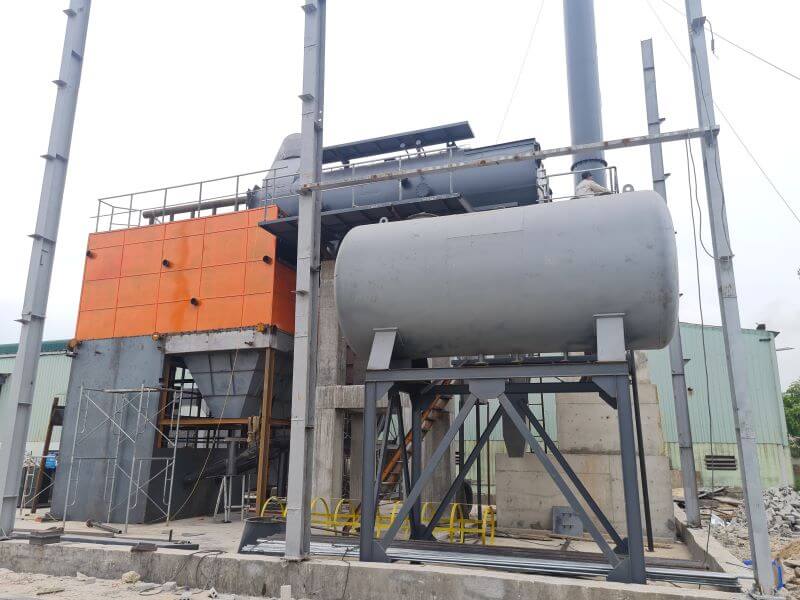

Bảo trì và kiểm tra định kỳ

Để duy trì tuổi thọ và hiệu quả làm việc, hệ thống ống nối hơi cần được kiểm tra định kỳ:

• Kiểm tra rò rỉ và độ kín: Sử dụng máy đo áp hoặc dung dịch xà phòng để phát hiện điểm rò rỉ.
• Đo độ mòn và độ dày ống: Các điểm gần mối hàn, van, khớp nối thường bị mài mòn nhiều, cần thay thế đúng thời điểm.
• Làm sạch đường ống: Hơi nước mang theo tạp chất, muội than... có thể tạo cáu cặn, gây tắc ống và giảm hiệu suất truyền nhiệt.
• Thay thế khi cần thiết: Các ống có hiện tượng ăn mòn, biến dạng, phồng rộp cần được thay thế kịp thời để tránh sự cố bất ngờ.

Kết Luận

Ống nối hơi tuy là một thành phần không quá lớn trong hệ thống lò hơi nhưng lại đóng vai trò “trái tim dẫn nhiệt” không thể thiếu. Từ khâu lựa chọn, lắp đặt đến bảo trì đều cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo hiệu suất và an toàn. Đầu tư vào ống nối hơi chất lượng chính là một trong những giải pháp tối ưu hóa vận hành, tiết kiệm chi phí và nâng cao tuổi thọ cho toàn bộ hệ thống lò hơi công nghiệp.
