HƠI NƯỚC QUÁ NHIỆT TRONG HỆ THỐNG NHIỆT

Trong các hệ thống năng lượng nhiệt hiện đại, hơi nước quá nhiệt đóng vai trò trung tâm trong việc nâng cao hiệu suất, giảm tổn thất và đảm bảo an toàn thiết bị, đặc biệt trong lò hơi công nghiệp và nhà máy nhiệt điện.

Hơi nước quá nhiệt là gì?

Hơi nước quá nhiệt là trạng thái của hơi nước khi nhiệt độ của nó lớn hơn nhiệt độ bão hòa tương ứng với áp suất đang tồn tại. Ở trạng thái này, hơi nước không còn cân bằng pha với nước lỏng và hoàn toàn tồn tại dưới dạng khí. Nói cách khác:

• Hơi bão hòa: ở ranh giới giữa lỏng và hơi
• Hơi quá nhiệt: đã tách hoàn toàn khỏi pha lỏng và được gia nhiệt thêm

Đặc điểm nhiệt động học của hơi nước quá nhiệt:

• Không còn chứa giọt nước
• Nhiệt độ cao hơn nhiệt độ sôi tại cùng áp suất
• Có nhiệt dung lớn và enthalpy cao
• Có khả năng giãn nở sinh công lớn

Ví dụ:
Ở áp suất 10 bar, nhiệt độ bão hòa của nước khoảng 180°C. Nếu hơi nước ở 10 bar có nhiệt độ 350°C, thì đó là hơi nước quá nhiệt.

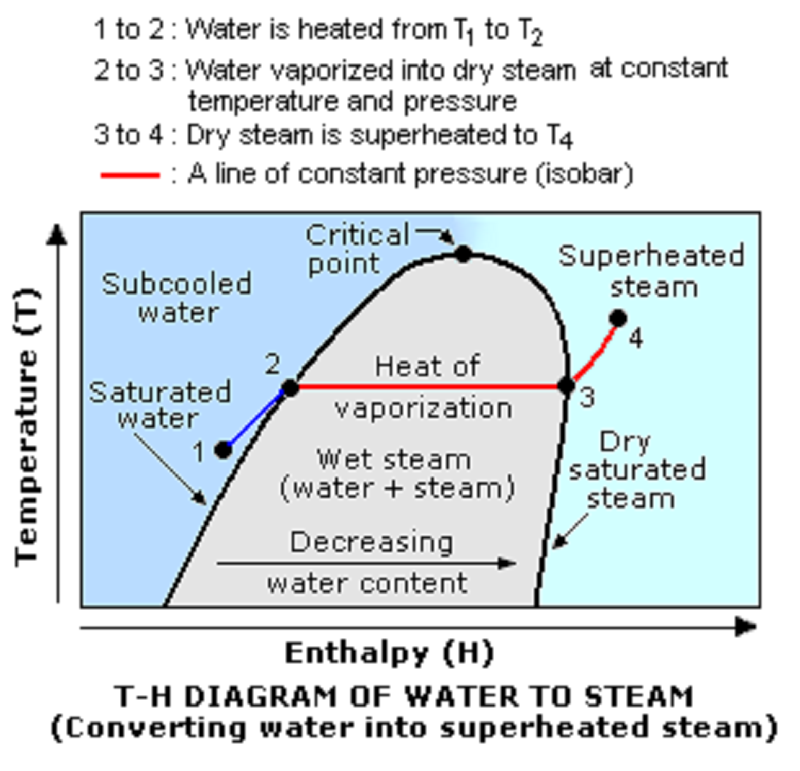

Hơi nước quá nhiệt biểu diễn theo Ethanpy

Vì sao cần sử dụng hơi nước quá nhiệt?

Vì sao trong thực tế người ta không sử dụng hơi bão hòa mà phải quá nhiệt hơi nước? Nguyên nhân cốt lõi nằm ở hiệu suất năng lượng và độ bền cơ học của thiết bị sử dụng hơi.

Lý do nhiệt động học:

Trong các chu trình nhiệt, đặc biệt là chu trình Rankine, hơi nước là môi chất sinh công trong tuabin. Nếu sử dụng hơi bão hòa:

• Khi giãn nở, hơi nhanh chóng đi vào vùng ẩm
• Xuất hiện các giọt nước có vận tốc cao
• Làm giảm hiệu suất sinh công

Ngược lại, hơi nước quá nhiệt:

• Bắt đầu giãn nở từ vùng khô hoàn toàn
• Giảm đáng kể độ ẩm ở cuối tuabin
• Tăng hiệu suất chu trình nhiệt

Lý do cơ học và vận hành:

Nếu sử dụng hơi nước bão hoà sẽ gây ra:

• Giọt nước trong dòng hơi gây xói mòn cánh tuabin
• Ngưng tụ sớm gây ăn mòn đường ống
• Dao động pha gây mất ổn định hệ thống

Như vậy, sử dụng hơi nước quá nhiệt không chỉ nhằm tăng công suất, mà còn để bảo vệ thiết bị và kéo dài tuổi thọ hệ thống.

Khi nào cần sử dụng hơi nước quá nhiệt?

Tiếp theo, cần làm rõ điều kiện và thời điểm mà hơi nước quá nhiệt trở nên cần thiết hoặc bắt buộc.

Khi yêu cầu hiệu suất cao:

• Phát điện
• Hệ thống tiêu thụ năng lượng lớn
• Chu trình nhiệt khép kín

Khi yêu cầu hơi khô:

• Tuabin tốc độ cao
• Đường ống hơi dài
• Thiết bị nhạy cảm với nước ngưng

Các giai đoạn vận hành nhạy cảm: như khởi động lò, tăng tải nhanh, giảm tải đột ngột hay dừng lò khẩn cấp.

Trong các giai đoạn này, nhiệt độ hơi quá nhiệt phải được kiểm soát chặt chẽ, vì sai lệch nhỏ cũng có thể gây hậu quả nghiêm trọng.

Kiểm soát hơi nước quá nhiệt

Hơi nước quá nhiệt được tạo ra như thế nào?

Sau khi đã làm rõ bản chất và vai trò của hơi nước quá nhiệt, vấn đề quan trọng nhất trong thực tế kỹ thuật là bằng cách nào hơi nước quá nhiệt được tạo ra, duy trì ổn định và sử dụng an toàn trong hệ thống. Nội dung này có thể chia thành ba phần chính: tạo hơi quá nhiệt, kiểm soát hơi quá nhiệt và sử dụng hơi quá nhiệt.

Về nguyên tắc, hơi nước quá nhiệt không được tạo ra trực tiếp từ nước, mà là kết quả của quá trình gia nhiệt bổ sung đối với hơi bão hòa. Quá trình tạo hơi quá nhiệt trong lò hơi diễn ra theo các bước tuần tự sau:
Nước cấp được đưa vào lò hơi và hấp thụ nhiệt từ buồng đốt, đạt đến nhiệt độ bão hòa tại áp suất làm việc => Nước sôi và chuyển pha thành hơi bão hoà trong dàn sinh hơi => Hơi bão hoã sẽ được dẫn đi qua bộ quá nhiệt, tại đây tiếp tục hấp thu nhiệt từ khói nóng đối lưu và bức xạ nhiệt từ buồng đốt (đối với bộ quá nhiệt bức xạ) => Khi nhiệt độ hơi vượt quá nhiệt độ bão hoà tại áp suất đang tồn tại, hơi trở thành hơi nước quá nhiệt.

Hơi nước quá nhiệt được kiểm soát như thế nào?

Sau khi tạo ra, thách thức lớn nhất không phải là đạt được nhiệt độ cao, mà là giữ nhiệt độ hơi quá nhiệt ổn định trong giới hạn cho phép.

Kiểm soát hơi nước quá nhiệt nhằm đạt ba mục tiêu chính:

• Không vượt quá giới hạn chịu nhiệt của vật liệu
• Không thấp hơn nhiệt độ thiết kế gây giảm hiệu suất
• Duy trì ổn định khi tải thay đổi.

Các phương pháp kiểm soát nhiệt độ hơi quá nhiệt:

a) Điều chỉnh quá trình cháy

• Thay đổi lượng nhiên liệu
• Điều chỉnh lưu lượng gió
• Ảnh hưởng trực tiếp đến nhiệt độ khói lò

b) Điều chỉnh vị trí và diện tích trao đổi nhiệt

• Điều tiết dòng khói qua bộ quá nhiệt
• Sử dụng van hoặc vách hướng dòng

Phun nước giảm nhiệt (Desuperheating)
Đây là phương pháp phổ biến và hiệu quả nhất:

• Phun nước có áp suất cao vào dòng hơi
• Nước bốc hơi và hấp thụ nhiệt
• Làm giảm nhiệt độ hơi mà không thay đổi áp suất đáng kể

d) Điều chỉnh lưu lượng hơi

• Thay đổi tải tiêu thụ
• Ảnh hưởng gián tiếp đến mức độ quá nhiệt

Rủi ro khi kiểm soát không tốt hơi quá nhiệt:

• Quá nhiệt: làm mềm, chảy dẻo hoặc nứt ống quá nhiệt
• Thiếu quá nhiệt: hơi ẩm, gây xói mòn tuabin
• Dao động nhiệt: gây mỏi nhiệt và nứt kết cấu

Vì vậy, hệ thống điều khiển nhiệt độ hơi quá nhiệt thường được xem là một trong những vòng điều khiển quan trọng nhất của lò hơi.

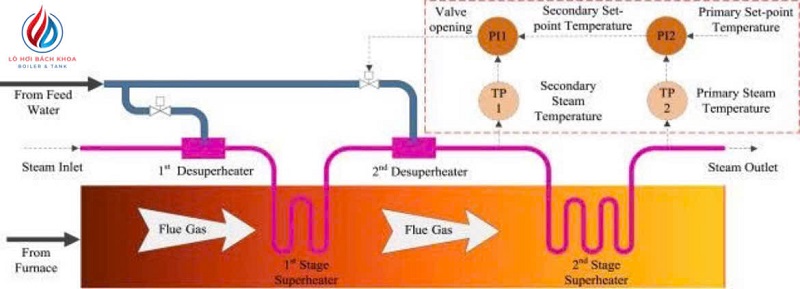

Cách kiểm soát hơi quá nhiệt

Hơi nước quá nhiệt được sử dụng như thế nào?

Sau khi được tạo ra và kiểm soát ổn định, hơi nước quá nhiệt được đưa vào sử dụng như nguồn năng lượng chất lượng cao.

Trong phát điện

• Hơi quá nhiệt được dẫn vào tuabin
• Giãn nở sinh công cơ học
• Chuyển hóa thành điện năng

Việc sử dụng hơi quá nhiệt giúp:

• Tăng công suất tuabin
• Giảm độ ẩm ở cuối tầng tuabin
• Kéo dài tuổi thọ cánh tuabin

Trong công nghiệp

Hơi nước quá nhiệt được dùng trong:

• Gia nhiệt ở nhiệt độ cao
• Sấy vật liệu đặc biệt
• Các quá trình công nghệ yêu cầu hơi khô tuyệt đối

Yêu cầu khi sử dụng

• Không vượt quá thông số thiết kế
• Đảm bảo hơi khô, không lẫn nước
• Giám sát liên tục nhiệt độ và áp suất

Vận hành và bảo trì liên quan đến hơi nước quá nhiệt:

Để đảm bảo hơi nước quá nhiệt hoạt động ổn định lâu dài, công tác vận hành và bảo trì giữ vai trò then chốt.

• Theo dõi liên tục thông số hơi
• Kiểm tra xỉ bám và ăn mòn ống quá nhiệt
• Làm sạch định kỳ bộ quá nhiệt
• Phát hiện sớm dấu hiệu quá nhiệt cục bộ

Trong thực tế, nhiều sự cố nghiêm trọng của lò hơi không xuất phát từ buồng đốt, mà từ hư hỏng bộ quá nhiệt do kiểm soát kém nhiệt độ hơi.

Có thể khẳng định rằng, tạo ra – kiểm soát – sử dụng hơi nước quá nhiệt là một chuỗi liên hoàn, trong đó bất kỳ khâu nào sai lệch cũng ảnh hưởng trực tiếp đến an toàn và hiệu suất hệ thống. Do đó, hơi nước quá nhiệt không chỉ là sản phẩm của quá trình gia nhiệt, mà là kết quả của một hệ thống kỹ thuật được thiết kế và vận hành có kỷ luật.
